Dell™ Inspiron 300m

Các thành phần

http://lh4.ggpht.com/_RVAykG7CvN0/TDIB9qfHkTI/AAAAAAAABJU/UrQg0Wy-1b8/s512/1.png

http://lh6.ggpht.com/_RVAykG7CvN0/TDIJv44kHhI/AAAAAAAABLI/I7nYC2Pj3so/table.png

Hướng dẫn tháo lắp

Trước khi tháo bất kỳ máy laptop nào, bạn nhớ tắt máy, tháo pin, rút sạc trước.
Sau đó bạn hãy tháo máy theo thứ tự như sau:

I. Tháo pin:

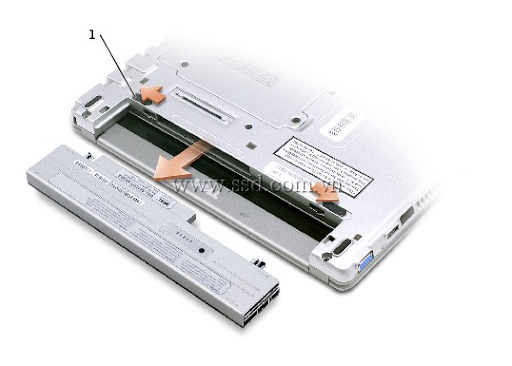

http://lh3.ggpht.com/_RVAykG7CvN0/TDIB-ZiTcxI/AAAAAAAABJY/Z096zouCUJI/2.png

1. Tắt máy, tháo dây nguồn.
2. Úp laptop xuống.
3. Trượt 2 chốt khóa (1) ra, tháo pin.

II. Tháo Ram:

http://lh3.ggpht.com/_RVAykG7CvN0/TDIB-b9_4hI/AAAAAAAABJc/qL4RzIDR4EA/3.png

1. Tháo 2 ốc (1), tháo nắp (2).

http://lh6.ggpht.com/_RVAykG7CvN0/TDIB_HwHVFI/AAAAAAAABJg/k8TEaIc12Cs/4.png

2. Tách 2 chốt khóa (2), tháo card (1).

III. Tháo Modem:

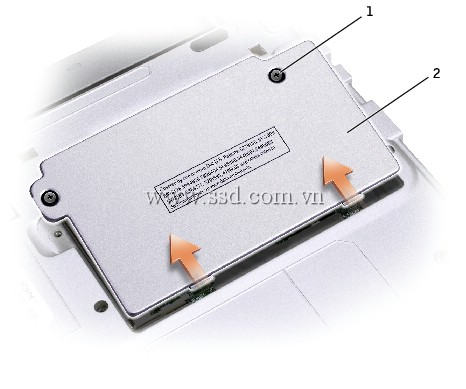

http://lh3.ggpht.com/_RVAykG7CvN0/TDIB_Rebn9I/AAAAAAAABJk/kr9n2mm_Ta8/5.png

1. Tháo 2 ốc (1), tháo nắp (2).

http://lh3.ggpht.com/_RVAykG7CvN0/TDIDxeKvLPI/AAAAAAAABJs/WcglWkQgpW4/6.png

2. Tháo ốc (3)
3. Tháo card (2) ra khỏi kết nối (4), rút dây cáp (1).

IV. Tháo card PCI:

http://lh6.ggpht.com/_RVAykG7CvN0/TDIDyOUXWbI/AAAAAAAABJw/tew56o7hGRI/7.png

1. Tháo 2 ốc (1), tháo nắp (2).

http://lh4.ggpht.com/_RVAykG7CvN0/TDIDyLFdn9I/AAAAAAAABJ0/7BZqxByCx8Y/8.png

2. Tháo 2 dây nối (1).

http://lh5.ggpht.com/_RVAykG7CvN0/TDIDyVTVlII/AAAAAAAABJ4/uOe8UzORQjM/9.png

3. Tách 2 chốt khóa (1), tháo card PCI (2).

V. Tháo bàn phím:

http://lh5.ggpht.com/_RVAykG7CvN0/TDIDydz1jxI/AAAAAAAABJ8/qhx6a4pZ0yA/10.png

1. Tháo 4 ốc (1).

http://lh5.ggpht.com/_RVAykG7CvN0/TDIEqUgB-tI/AAAAAAAABKE/yXgR2uh0ZDU/11.png

2. Lật laptop lên.
3. Dùng que nhỏ cậy bàn phím khỏi gờ (1).
http://lh3.ggpht.com/_RVAykG7CvN0/TDIMVaCDlLI/AAAAAAAABLQ/NySRULS9aRo/12b.png

4. Nâng bàn phím lên về phía trước.
5. Tháo dây nối (2) khỏi kết nối (1).
6. Tháo bàn phím.

VI. Tháo nắp trên:

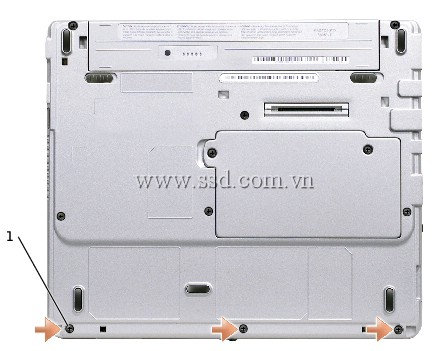

http://lh5.ggpht.com/_RVAykG7CvN0/TDIErh04r4I/AAAAAAAABKI/ji9cR17qWcM/13.png

1. Tháo 3 ốc (1).

http://lh6.ggpht.com/_RVAykG7CvN0/TDIEruqRWOI/AAAAAAAABKM/WVbNWzsPpK0/14.png

2. Lật laptop lên, mở màn hình.
3. Tháo 6 ốc (1).

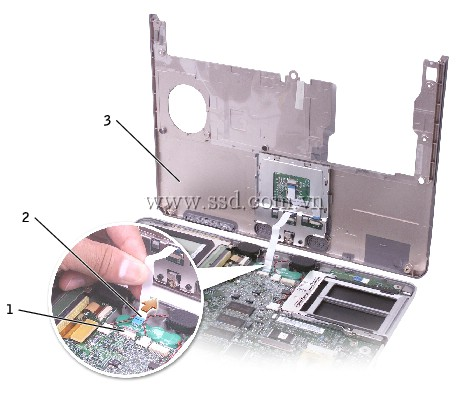

http://lh4.ggpht.com/_RVAykG7CvN0/TDIErtgjj2I/AAAAAAAABKQ/ZhS2GlVu_Rk/15.png

2. Xoay nắp trên (3) lên về phía trước.
3. Tháo cáp nối (2) ra khỏi jack (1).
4. Tháo nắp trên (3).

VII. Tháo đĩa cứng:

http://lh6.ggpht.com/_RVAykG7CvN0/TDIE8ZjOfkI/AAAAAAAABKY/wEqRmLOBXcA/16.png

1. Tháo 4 ốc (3).
2. Tháo dây cáp (1).
3. Tháo đĩa cứng (2).

VIII. Tháo nắp đậy bản lề:

http://lh6.ggpht.com/_RVAykG7CvN0/TDIE8djqGnI/AAAAAAAABKc/cy3tsX-aZHc/17.png

1. Mở màn hình.
2. Tháo 2 nắp (2).

IX. Tháo khung bàn phím:

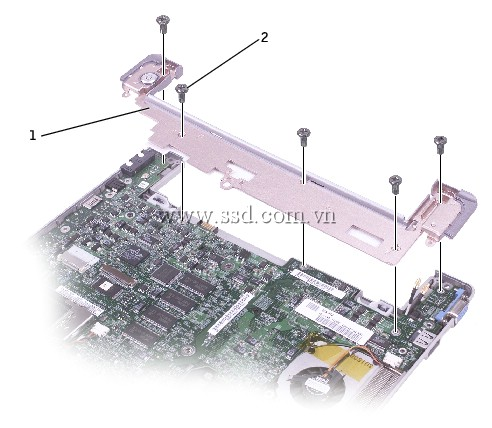

http://lh6.ggpht.com/_RVAykG7CvN0/TDIE9KSb5jI/AAAAAAAABKg/WifbqtENHPo/18.png

1. Tháo 5 ốc (2).
2. Tháo nắp (1).

X. Tháo pin hệ thống:

http://lh6.ggpht.com/_RVAykG7CvN0/TDIE9HmfKSI/AAAAAAAABKk/zZt6_juhzqQ/19.png

1. Tháo dây pin (2) ra khỏi jack (4).
2. Tháo dây loa.
3. Tháo pin (1).

XI. Tháo loa:

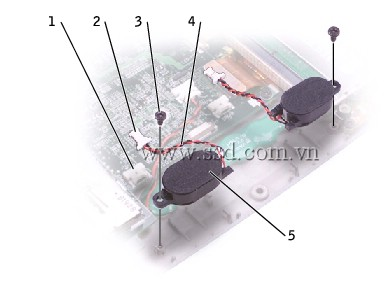

http://lh3.ggpht.com/_RVAykG7CvN0/TDIE9k4OtrI/AAAAAAAABKo/nJZMsUJsLBU/20.png

1. Tháo ốc (1).
2. Tháo dây loa (4) khỏi jack (1).
3. Tháo loa (5).

XII. Tháo card Bluetooth:

http://lh3.ggpht.com/_RVAykG7CvN0/TDIGSDMsgJI/AAAAAAAABK0/o-3j7IRQK7c/21.png

1. Tháo ốc (1).
2. Tháo cáp nối (3) khỏi kết nối (4).
3. Tháo card (2).

XIII. Tháo quạt làm mát:

http://lh3.ggpht.com/_RVAykG7CvN0/TDIGSAUsfII/AAAAAAAABK4/XxYYdoFIC7I/22.png

1. Tháo 4 ốc (1).
2. Tháo dây nối (3) khỏi jack (5).
3. Tháo quạt (2).

XIV. Tháo main:

http://lh6.ggpht.com/_RVAykG7CvN0/TDIGSSmO7oI/AAAAAAAABK8/OOY36pVszEs/23.png

1. Tháo 3 ốc (2).
2. Tháo dây loa.
3. Tháo pin hệ thống.
4. Tháo cáp Bluetooh.
5. Tháo jack (4).
6. Tháo mainboard (1).
